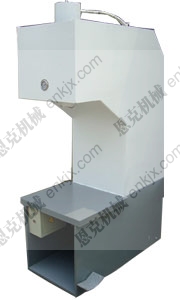

| 单臂式虎口油压机 |
本机器适用于可塑性材料的压制工艺，如 冲压、弯曲、翻边、薄板、拉伸等工艺，也可用于校正、压装、砂轮成形，冷挤金属零件成形、塑料制品及粉末制品的压制成型工艺。
本机器为集中按钮控制，可实现手动调整和半自动循环两种操作规范。本机器的工作压力、快速下行和减速下行的行程范围，可根据工作需要进行调节。它能实现带顶出和不带顶出两种工艺方式，每种工艺方式中又有定压成形和定程成形两种工艺动作可供选择。主缸在压制后具有保压、延时及回程等功能，而顶出时则有顶出延时、退回等动作。保压延时和顶出延时的时间均可由时间继电器调定。
本机器具有独立的动力系统，从机身内部自由移动，便于调整及维修。液压装置系板式阀集成，结构紧凑，动作可靠。
单臂式虎口压机参数：
项目 |
单位 |
YTD30-25 |
YTD30-40 |
YTD41-63 |
YTD41-100 |
公称力 |
KN |
250 |
400 |
630 |
1000 |
液体最大工作压力 |
MPa |
16 |
20 |
20 |
20 |
主缸回程力 |
KN |
100 |
180 |
180 |
100 |
顶出力 |
KN |
100 |
100 |
190 |
190 |
喉深 |
KN |
250 |
325 |
325 |
325 |
滑块面最大行程 |
mm |
350 |
500 |
500 |
500 |
顶出活塞最大行程 |
mm |
140 |
150 |
200 |
200 |
滑块距工作台最大距离 |
mm |
550 |
770 |
800 |
900 |
顶出缸活塞至台面最大距离 |
mm |
220 |
220 |
230 |
230 |
工作台距地面高度 |
mm |
750 |
770 |
850 |
1000 |
工作台有效面积 |
长 |
mm |
560 |
600 |
630 |
700 |
宽 |
mm |
480 |
550 |
600 |
60 |
滑块速度 |
空程下行 |
mm/s |
75 |
100 |
115 |
115 |
工作速度 |
20 |
22 |
22 |
22 |
回程速度 |
80 |
100 |
100 |
100 |
顶出活塞速度 |
顶出速度 |
mm/s |
100 |
100 |
80 |
80 |
退回速度 |
mm/s |
200 |
200 |
160 |
160 |
机器占地面积 |
长 |
mm |
840 |
1000 |
1600 |
2000 |
宽 |
mm |
1230 |
1460 |
1930 |
1655 |
地面以上高 |
mm |
2205 |
2380 |
2470 |
2883 |
电动总功率 |
KW |
2.5 |
5.5 |
7.5 |
11 |
全机重量 |
Kg |
1755 |
2500 |
4000 |
5000 |
|
|
|
 |
|
|
 |
|
